이번 글도 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌로서, 오늘은 제작된 3D 모델의 크기를 표시해주는 치수(Dimension) 도구에 대한 설명입니다.

이제까지의 비디오 강좌는  밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구, 선(Lines) 도구, 지우개(Eraser) 도구, 자유곡선(Freehand) 도구, 나를따르라(Follow me) 도구 등을 참고하시기 바랍니다.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.


사용자 삽입 이미지
치수(Dimension) 도구는 아주 쉽게 사용할 수 있습니다. 그냥 시작점과 끝점을 찍어준 후, 적당한 간격을 벌리고 클릭한 번 더해 주면 됩니다.

아니면 경계선(Edge)를 직접 끌어당겨도 치수가 생깁니다.

사용자 삽입 이미지

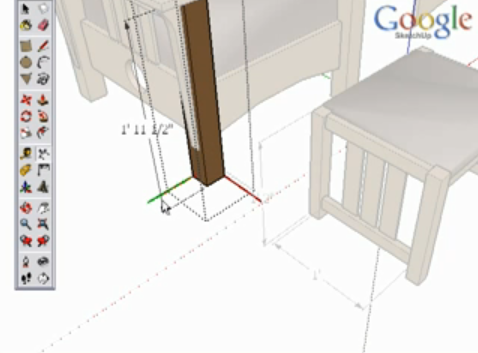

그룹(Group : 여러개의 3D 객체를 묶어둔 것)은 직접 치수를 달 수 없습니다. 그룹의 경우, 마우스 오른쪽 버튼을 클릭한 뒤 "Edit Group"을 클릭하면 치수를 달 수 있습니다. 만들어진 치수도 그룹에 포함됩니다.

사용자 삽입 이미지

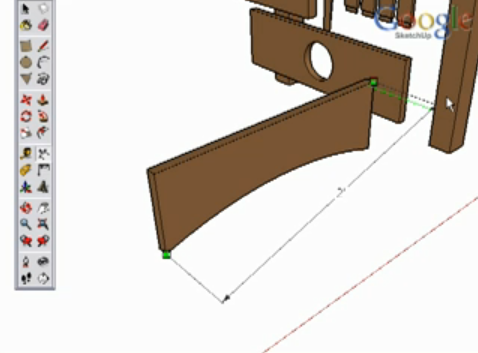

하나의 직선으로 연결되지 않은 두 점을 선택할 경우, 마우스를 옮기는 방향에 따라 녹색/적색/청색 방향의 치수, 대각선 방향의 치수 등을 선택할 수 있습니다.

사용자 삽입 이미지

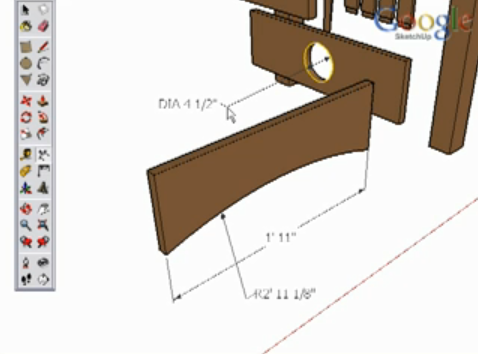

치수(Dimension) 도구를 사용하여 아래 그림처럼 원호나 원의 반지름 치수를 표시할 수도 있습니다.

사용자 삽입 이미지

그 다음 설명은... 이렇게 만들어진 치수들은 도형의 크기와 연계되어 있어서, 도형을 변경하면 치수도 함께 변경된다는 내용입니다. 이 숫자를 더블클릭하여 직접 편집해 버리면 자동으로 변경되지 않고요. 다시 자동으로 변경되도록 하려면 다시 숫자를 더블클릭한 후, 숫자를 지우고 엔터키를 치면 됩니다.

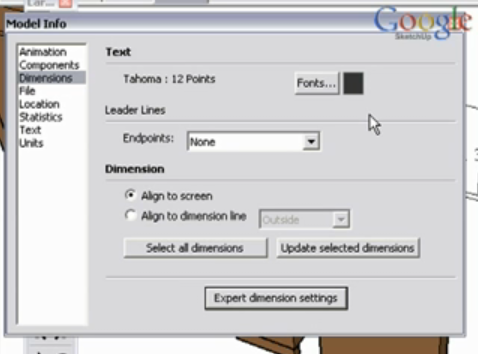

그 다음부분은 Window->Model Info -> Dimension으로 들어가면 여러가지 환경설정을 해줄 수 있다는 내용입니다.

사용자 삽입 이미지

머... 이후에도 몇가지 이야기가 있는데, 저는 별로 쓸 일이 없을 것 같아 생략하도록 하겠습니다.

벌써 11개째네요... 하지만 아직도 13개가 더 남았다는...
